Flange a sovrapposizione in lega con estremità a saldare: Flessibili ed economicheCLASSE300 ASME B16.5

Flange a giunto a sovrapposizione in lega con estremità a codolo: Allineamento flessibile ed economico per sistemi in lega speciale

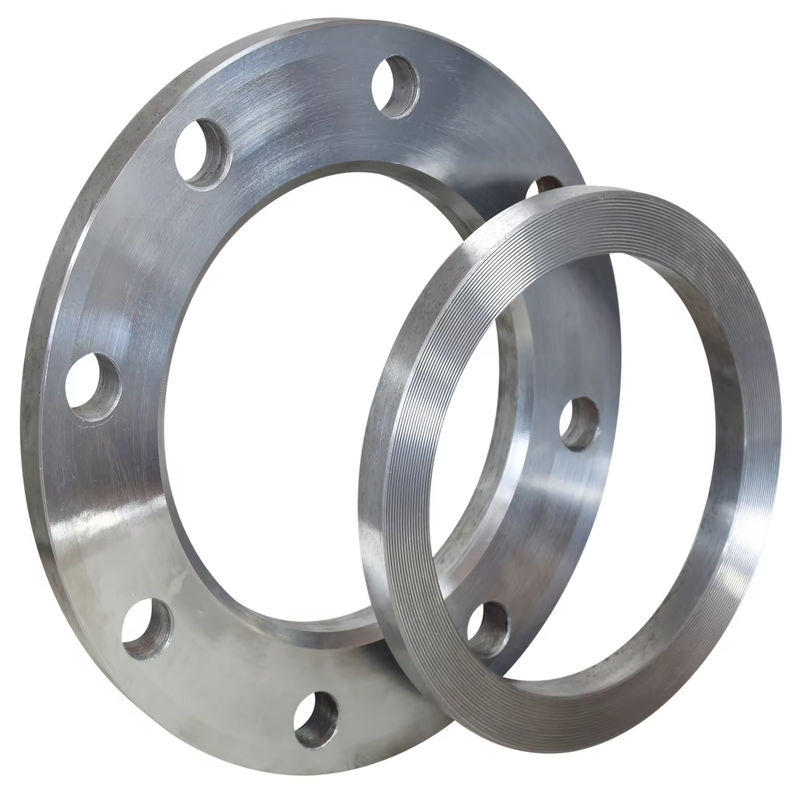

Il sistema di flange a giunto a sovrapposizione in acciaio legato è composto da due parti: un'estremità a codolo (realizzata in una lega corrispondente o superiore) e una flangia di supporto (che può essere realizzata in acciaio al carbonio meno costoso). La flangia ruota liberamente attorno all'estremità a codolo, consentendo un perfetto allineamento dei fori dei bulloni e semplificando l'installazione, soprattutto in sistemi con spazio limitato o che richiedono frequenti smontaggi. Questo design è altamente economico per leghe costose resistenti alla corrosione.

Descrizione del prodotto:
La flangia di supporto è un anello piatto con una faccia rialzata e un mozzo basso con un foro arrotondato per accogliere l'estremità a codolo. Non è saldata al tubo. L'estremità a codolo, che ha una sovrapposizione per corrispondere alla faccia della flangia, è saldata a testa al tubo. I due componenti vengono assemblati insieme prima di essere imbullonati alla flangia di accoppiamento.

Parametri chiave:
L'estremità a codolo e la flangia sono conformi rispettivamente agli standard ASME B16.9 e B16.5 per le dimensioni. Disponibile in tutte le classi di pressione (Classe 150 a Classe 1500) e dimensioni. Il materiale dell'estremità a codolo è tipicamente una lega di alta qualità (ad esempio, ASTM A403 WP316), mentre la flangia di supporto può essere in acciaio al carbonio (ASTM A105).

Applicazioni:
Ideale per leghe costose (ad esempio, acciaio inossidabile, duplex, leghe di nichel) o sistemi di tubazioni rivestite, poiché solo l'estremità a codolo deve essere del materiale speciale. Perfetto per sistemi che richiedono frequenti smontaggi per la pulizia o l'ispezione, come le industrie di trasformazione alimentare, farmaceutica e della cellulosa e della carta. Utilizzato anche in spazi angusti dove ruotare l'intero gruppo tubazione è difficile.

Vantaggi:
Notevole risparmio sui costi utilizzando una flangia di supporto in acciaio al carbonio con un'estremità a codolo in lega. Elimina i problemi di allineamento dei fori dei bulloni durante l'assemblaggio finale, poiché la flangia può essere ruotata liberamente. Riduce l'attrito e l'usura sulle facce della flangia durante il serraggio dei bulloni. Semplifica la manutenzione e l'ispezione.

Funzionalità:Fornisce un collegamento flangiato in cui la superficie di tenuta è creata dall'estremità a codolo sovrapposta, mentre la flangia di supporto fornisce la resistenza strutturale per il serraggio dei bulloni. Ciò consente di allineare e smontare facilmente il sistema di tubazioni senza disturbare il giunto saldato tra l'estremità a codolo e il tubo.
Pagamento e fatturazione

Primi clienti: pagamento anticipato del 50%, saldo del 50% prima della spedizione.

1. Clienti strategici: anticipo del 30%, pagamento del 70% contro copia della polizza di carico.
2. Accordi a lungo termine: termini di credito a 60 giorni disponibili (soggetti all'approvazione del credito).
3. Fatturazione: fattura speciale IVA al 13% fornita; Certificato di origine FORM A per le esportazioni.
4. Sistema di identificazione: la marcatura laser include il codice del materiale, la pressione nominale e le frecce di direzione del flusso.
5. Luogo di origine
