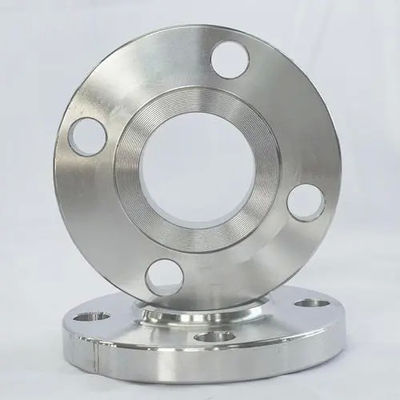

Facile allineamento costo-efficace flange sciolta ASMEB16.5 Classe150

Allineamento Facile Conveniente Flangia Libera ASMEB16.5 Classe150

1. Descrizione del Prodotto

A Flangia Libera, nota anche come flangia a giunto sovrapposto o flangia libera, non è fissata direttamente al tubo, ma è invece libera e scorre sopra il tubo. Di solito si abbina a un mozzo (un collare saldato o un anello sovrapposto), che viene prima saldato o altrimenti fissato al tubo. La flangia libera poi imbullona questo assemblaggio a una flangia di accoppiamento, ma non sopporta il carico di pressione; il suo ruolo principale è quello di facilitare il collegamento e l'allineamento.

Questo design offre diversi vantaggi chiave:

• Risparmio di Materiale: La flangia stessa può essere realizzata con un materiale diverso, spesso meno costoso (come l'acciaio al carbonio) rispetto al mozzo, che può essere una costosa lega resistente alla corrosione come l'acciaio inossidabile, il rame o l'alluminio.

• Facilità di Allineamento: Poiché la flangia può ruotare liberamente attorno al tubo, è molto più facile allineare i fori dei bulloni durante l'installazione, soprattutto in spazi ristretti o con tubi di grande diametro.

• Facilità di Manutenzione e Ispezione: È adatta per sistemi che richiedono frequenti smontaggi per la pulizia, l'ispezione o la manutenzione.

• Idoneità per Mezzi Corrosivi: Utilizzando un mozzo in materiale resistente alla corrosione, la flangia è ideale per tubazioni che trasportano fluidi corrosivi.

2. Parametri Chiave del Prodotto

La progettazione e la produzione di flange libere sono disciplinate da vari standard internazionali e nazionali. I parametri chiave includono:

3. Applicazioni del Prodotto

Le flange libere sono componenti versatili utilizzati in numerosi settori, in particolare dove la facilità di assemblaggio, manutenzione o resistenza alla corrosione è importante:

 Tubazioni per Mezzi Corrosivi: Sono altamente adatte per il trasporto di sostanze corrosive. Il mozzo a contatto con il fluido può essere realizzato con materiali resistenti alla corrosione come acciaio inossidabile, rame o alluminio, mentre la flangia stessa può essere realizzata in acciaio al carbonio, offrendo una soluzione conveniente.

Sistemi che Richiedono Frequenti Smontaggi: Ideali per tubazioni e apparecchiature che necessitano di ispezioni, pulizie o manutenzioni regolari, come in industria alimentare, farmaceutica e chimica . Il loro design ruotabile rende l'allineamento dei bulloni durante il riassemblaggio semplice.

Tubi Non Saldabili: Utilizzate con tubi realizzati con materiali difficili da saldare, come tubi di plastica o tubi in plastica rinforzata con vetro (GRP), dove il mozzo fornisce un punto di collegamento affidabile.

•  Ampio Uso Industriale: Sono ampiamente applicate in:

  • Cantieristica Navale: Utilizzate in vari sistemi di bordo.

  • Petrolchimica e Raffinazione del Petrolio: Per varie linee di processo e di servizio.

  • Generazione di Energia: In sistemi che richiedono isolamento per la manutenzione.

  • Trattamento delle Acque e Servizi Pubblici: Per l'approvvigionamento idrico e la gestione delle acque reflue.

  • Edilizia, HVAC e Impianti Idraulici: Per sistemi idrici, di riscaldamento e di ventilazione.

Spero che questa panoramica strutturata ti aiuti a capire meglio le flange libere. Se hai domande più specifiche riguardanti un particolare standard, materiale o scenario applicativo, non esitare a chiedere.
