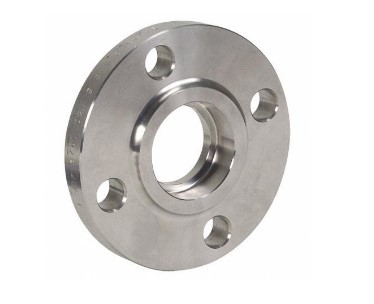

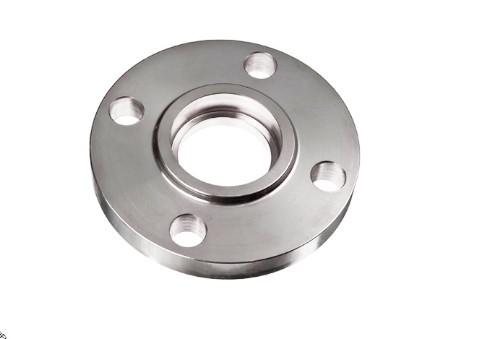

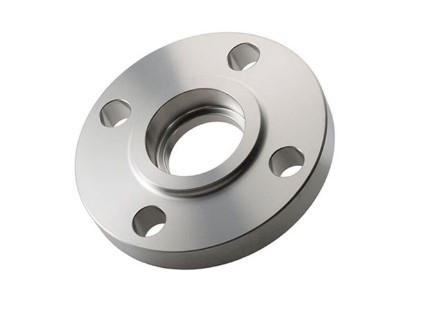

Flangia della saldatura dell'incavo semplificata come flangia dell'interruttore, ha un'area messa (come una spalla) nel foro della flangia, questa spalla serve da guida fissare la profondità del tubo che ha inserito alla flangia. Flangia di saldatura dell'incavo inizialmente progettata per la rete di tubazioni ad alta pressione di diametri.
Materiale disponibile:
Norma:
Acciaio al carbonio ASTM A105, ASTM A350 LF1/2, ASTM A181
Acciaio legato ASTM A182 F5, F9, F11, F22, F91
Acciaio inossidabile ASTM A182 F304/L, F316/L
Diametri esterni: pollice di 1/2 ad a 24 pollici, fino a 2500#
Speciale fatto: 24" a 60", fino a 900#
Spessore della parete: Programmi 40 - 160
Valutazioni di pressione: Classe 150 per classificare 2500
Tipo del fronte: RF, RTJ
Come usare
Inserisca l'estremità del tubo nella flangia della saldatura dell'incavo, fino al tocco del fondo del tubo l'area della spalla, tir indietroare 1.6mm (1/16") la distanza del tubo inserito poi raccorda la saldatura. Il punto è di creare una lacuna di espansione (1 saldatura di raccordo) fra la flangia ed i tubi o i montaggi.
Come è la flangia della saldatura dell'incavo generata
La flangia di saldatura dell'incavo era in primo luogo di usare per il surriscaldatore di acciaio inossidabile, dovuto evitare fendere i difetti causati dagli stress termici nei processi di riscaldamento e dopo lo sviluppo di anni è diventato domande standard di tutti i tipi di materiali.
Vantaggi
- La flangia della saldatura dell'incavo ha potuto sostituire la flangia infilata, per minimizzare il rischioso di perdita.
- Nessun bisogno alla smussatura prima della saldatura.
- Il lavoro di saldatura fuori del tubo, non penetrerà il tubo
