L'estremità della flangia saldata piano del acciaio al carbonio ha saldato la flangia DN15 DN200 della tubatura dell'acqua del ghisa della flangia di piatto d'acciaio

L'estremità della flangia saldata piano del acciaio al carbonio ha saldato la flangia DN15-DN1000 DN200 della flangia della tubatura dell'acqua del ghisa della flangia di piatto d'acciaio

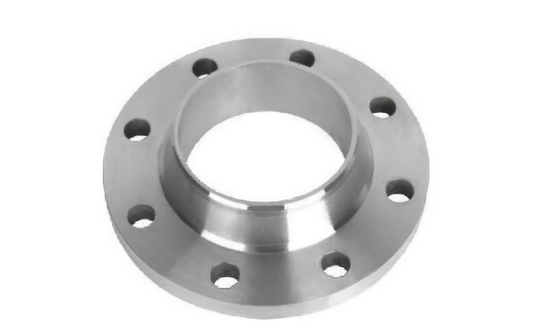

Flangia della saldatura di testa: La saldatura della flangia del collo spesso è chiamata «flangia dell'alta giunzione». Lo scopo è di trasferire la pressione al tubo, quindi riducente l'alta concentrazione di sforzo nella base della flangia. La saldatura della flangia del collo è la migliore progettazione per la saldatura di testa quelli forniti con le flange dovuto il loro valore strutturale inerente. Tuttavia, il prezzo è relativamente elevato, perché il processo di produzione del prodotto è complesso.
Flangia infilata: La flangia infilata è collegata da un filo. Ma il centro del prodotto ha una dimensione del filo che corrisponde al tubo. Il suo vantaggio principale è che può essere montato senza saldatura.
Scivolamento delle flange: Facendo scorrere le flange hanno perni più bassi mentre i tubi entrano nella singola flangia prima della saldatura. Ciò è saldata dentro e fuori fornire la forza sufficiente ed impedire la perdita. Facendo scorrere le flange stanno alesando per abbinare i tubi leggermente più grandi del od. Sono superiori alla saldatura delle flange del collo, dovuto il costo iniziale più basso per molti utenti, ma il costo finale dell'installazione probabilmente non sarà basso, perché la saldatura aumentata delle flange del collo è più di meno.
Flangia del rivestimento: La flangia del rivestimento è esattamente realmente la stessa della flangia scorrevole, salvo che è un raggio fra il foro e la corsa della flangia. È necessario affinchè il raggio abbia una flangia per accomodare l'estremità del troncone del rivestimento. Solitamente, le flange del rivestimento ed i tronconi del rivestimento saranno accoppiati insieme all'estremità del sistema dell'assemblea.
La flangia della saldatura dell'incavo è simile ad una flangia scorrevole a meno che abbia un foro e le dimensioni inverse del foro. I contro fori sono abbinati al tubo in moda da inserire il tubo nella flangia simile alla flangia scorrevole. Il diametro di più piccolo foro è lo stesso dell'identificazione della stessa partita del tubo. Il limite è sviluppato nel foro, che resta al fondo come manica della spalla progettata per convogliare. Ciò elimina tutte le restrizioni di flusso quando per mezzo dell'incavo ha saldato le flange.
