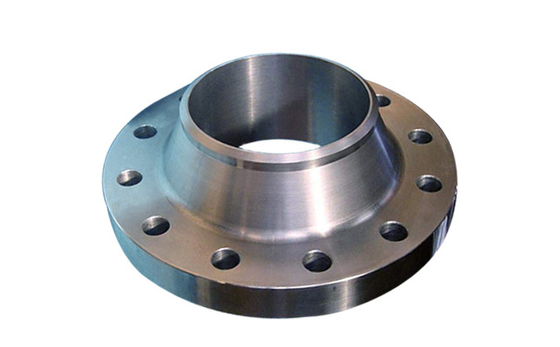

Norma nazionale di saldatura piana della flangia di alta e pressione bassa con la flangia della saldatura di testa del diametro

Norma nazionale di saldatura piana della flangia di alta e pressione bassa con la flangia della saldatura di testa del diametro

1. Il collegamento della flangia o il giunto di flangia si riferisce al collegamento staccabile che è collegato dalla flangia, dalla guarnizione e dal bullone come gruppo di struttura di sigillatura montata. La flangia del tubo si riferisce alla flangia con il tubo nel dispositivo della conduttura e si riferisce alla flangia dell'esportazione e dell'importazione dell'attrezzatura una volta utilizzata nell'attrezzatura.
2. Parecchi sistemi delle norme internazionali della flangia del tubo
1) sistema europeo della flangia: BACCANO tedesco (Russia compresa)
, Pressione nominale: 0,1, 0,25, 0,6, 1,0, 1,6, 2,5, 4,0, 6,4, 10,0, 16,0, 25,0, 32,0, Mpa 40,0
Diametro di calcolo di B. Common: 15~2000mm
C, tipo della struttura della flangia: piatto di saldatura piano, tipo sciolto di saldatura piano della manica dell'anello, tipo sciolto della manica del bordo del rotolo, tipo sciolto della manica del bordo del rotolo, tipo sciolto di saldatura della manica dell'anello, tipo di saldatura, tipo di collegamento del filo del collo, la totalità e copertura della flangia
D, superficie di tenuta della flangia: la superficie piana, la superficie concava, superficie concava, fa un tenone nella superficie della scanalatura, nella superficie del collegamento dell'anello di gomma, nella superficie della lente e nella superficie di saldatura del diaframma
E. La norma della Co-registrazione per le flange del tubo di OTTOBRE pubblicate dall'Unione Sovietica nel 1980 è simile alla norma tedesca di BACCANO e non sarà descritta dettagliatamente
2) sistema americano della flangia: Degli accessori per tubi flangiati dell'ANSI B16.5 dell'americano «flangia d'acciaio del grande diametro dell'ANSI B16.47A/B «delle flange del tubo d'acciaio» e»
, Pressione nominale: 150psi (2.0Mpa), 300psi (5.0Mpa), 400psi (6.8Mpa), 600psi (10.0Mpa), 900psi (15.0Mpa), 1500psi (25.0Mpa), 2500psi (42.0Mpa),
Diametro di calcolo di B. Common: 6~4000mm
C, tipo della struttura della flangia: saldatura della striscia, saldatura dell'incavo, collegamento del filo, manica sciolta, saldatura di testa e copertura della flangia
D, superficie di tenuta della flangia: la superficie concava, superficie concava, fa un tenone nella superficie della scanalatura, superficie del collegamento dell'anello del metallo
3) flange del tubo del *** JIS: utilizzato generalmente soltanto per i lavori pubblici nelle installazioni petrochimiche, con poca influenza internazionale e nessun sistema indipendente nel mondo.
3, sistema standard nazionale GB della flangia del tubo d'acciaio della Cina
1) pressione nominale: 0.25mpa ~ 42.0mpa
, Serie 1: PN1.0, PN1.6, PN2.0, PN5.0, PN10.0, PN15.0, PN25.0, PN42 (serie principale)
B, serie 2: PN0.25, PN0.6, PN2.5, PN4.0
Le flange di PN0.25, di PN0.6, di PN1.0, di PN1.6, di PN2.5 e di PN4.0 appartengono al sistema europeo delle flange rappresentato dalle flange tedesche, mentre il resto appartiene al sistema americano delle flange rappresentato dalle flange americane.
Nella norma di GB, il carico massimo di pressione nominale che appartiene al sistema europeo della flangia è 40Mpa, il carico massimo di pressione nominale che appartiene al sistema americano della flangia è 42Mpa.
2) diametro nominale: 10mm~1500mm
3) struttura della flangia:
Flangia integrale
Unità della flangia
Flangia di A. Threaded
Le flange di saldatura le flange della saldatura di testa
Flangia di saldatura piana con la flangia di saldatura di saldatura del piatto della flangia dell'incavo del collo
Flangia sciolta di saldatura piana sciolta della manica della manica dell'anello della flangia di piatto della manica della manica dell'anello della saldatura di testa della flangia di C. Loose del collo della flangia dell'anello sciolto della saldatura di testa di piatto di vibrazione sciolta della flangia
Copertura di D. Flange (flangia del foro cieco)
Flangia di E. Rotating
F. flangia di Anchorage
G. Surfacing/flangia del rivestimento
