Dettagli:
|
| Tipo di prodotto: | Gomito a lungo raggio | Nome di prodotto: | Gomito in acciaio inossidabile |
|---|---|---|---|
| Grado materiale: | UNS32750 | Spessore della parete: | sch40 |
| Diametro esterno: | 5" | Norma: | ASME B16.9 |
| Evidenziare: | Gomito a raggio lungo super duplex,gomito a raggio lungo da 5 pollici,gomito in acciaio inossidabile UNS32750 |
||

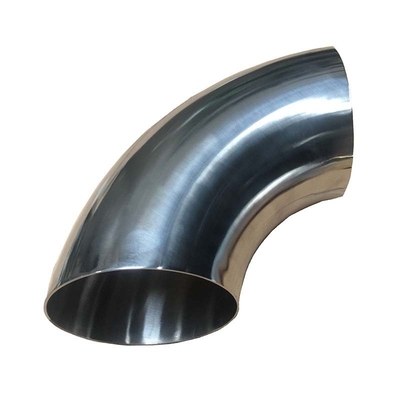

gomito lungo UNS S2205 SCH40 ASME B16.9 del raggio 90D di acciaio inossidabile del duplex 5inch
Specifiche
Prodotto: accessorio per tubi
Tipi: GOMITO, T, riduttore, estremità del troncone
Materiale: Acciaio inossidabile duplex
Nome di prodotto: Estremità-saldatura inossidabile
Descrizione di prodotto:
1) Tipi: Gomito 900, LR/SR, gomito, T, riduttore, estremità del troncone
2) Tipi: GOMITO, T, riduttore, estremità del troncone
3) Spessore della parete: Programma 5 con XXS
4) Materiali: Duplex eccellente UNS32750, UNS S32760 di acciaio inossidabile
5) Norme: ANSI, BACCANO, JIS, ASME, ASTM, MSS ed en
6) Dimensione: 1/2» ~ 48" (DN15mm ~ 1, 200mm)
Specificazione standard per accessori per tubi ferritici, ferritici/austenitici e martensitici lavorati di acciaio inossidabile
| Forma | ASTM |
| Rod, barra e forma | I 276, A 484 |
| Lamiera, lamierino e nastro | I 240, A 480 |
| Tubo senza cuciture e saldato | I 790, A 999 |
| Tubatura senza cuciture e saldata | I 789, A 1016 |
| Montaggio | I 815, A 960 |
| Flangia forgiata o rotolata del tubo e montaggio forgiato | I 182, A 961 |
| Billetta e barra per forgiare | I 314, A 484 |
Composizione chimica
| % | Fe | Cr | Ni | Mo | C | Mn | Si | P | S | Cu | N |
| min | equilibrio | 24,0 | 6,0 | 3,0 | 0,24 | ||||||
| massimo | 26,0 | 8,0 | 5,0 | 0,030 | 1,20 | 0,80 | 0,035 | 0,020 | 0,50 | 0,32 |
Proprietà fisiche
|
Densità |
7,75 g/cm3 |
|
Intervallo di fusione |
1396-1450℃ |
Il gomito della saldatura di testa è formazione d'acciaio di una pressa a caldo o gomito forgiato e la sua forma del collegamento è a direttamente
saldi il gomito con il tubo d'acciaio.
Le norme fabbricanti principali per i gomiti della saldatura di testa sono generalmente GB/T13401-2005, GB/T12459-2005,
ASME B16.9, SH3409, HG/T21635, HG/T21631, SY/T0510, GB/T10752-1995.
(1) il gomito di saldatura di testa è diviso nel gomito della saldatura di testa del a lungo raggio e nel gomito della saldatura di testa del breve raggio
secondo il suo raggio di curvatura. Il raggio di curvatura del gomito della saldatura di testa del a lungo raggio è uguale
a 1,5 volte il diametro esterno del tubo, cioè, R = 1.5D. Il raggio di curvatura del breve raggio
il gomito della saldatura di testa è uguale al diametro esterno del tubo, cioè R=1D. dove la D è il diametro del
il gomito della saldatura di testa e la R è il raggio di curvatura. Se non ci sono le istruzioni speciali, un gomito 1.5D è
selezionato generalmente.
(2) se diviso secondo il livello di pressione, ci sono circa diciassette generi, che sono gli stessi As
le norme americane del tubo, includenti: Sch5s, Sch10s, Sch10, Sch20, Sch30, Sch40s, STD, Sch40,
Sch60, Sch80s, XS; Sch80, Sch100, Sch120, Sch140, Sch160, XXS, di cui il la maggior parte comunemente
sono usati lo STD e XS.
(3) secondo l'angolo del gomito, ci sono 45 gradi di gomito della saldatura di testa, saldatura di testa di 90 gradi
gomito e gomito della saldatura di testa di 180 gradi ed altri gomiti differenti di angolo.
(4) i materiali sono: acciaio al carbonio, acciaio legato ed acciaio inossidabile.
